AI定位,自动化测试

Smart-HIPOT

AI视觉控制对接,自动化安规测试

专利申请号:2021110825000

Smart-HIPOT产品介绍

Smart HIPOT采用人工智能视觉技术和自动化控制技术相结合,整合流水线设备实现自动出入站、自动扫描设备序列号、视觉识别电源口位置,PID控制自动对接电源端口等功能。同时兼容市面上绝大部分安规测试仪,可以自动进行如接地连续性(Ground Bonding)、绝缘阻抗(Insulation Resistance)以及耐压强度(Dielectric Strength)等安规项目测试。测试全程自动采集测试数据并生成报告,同时利用物联网技术与MES系统进行数据联网。通过Smart HIPOT设备,可以实现安规测试全程无人化作业,缩短了设备测试时间、提高了设备测试质量,同时也避免了高压大电流环境下的操作风险,降低了传统人工测试方法对复杂、规范性、标注性测试流程的培训和认证成本,实现产品的高效、安全、降本的测试目标。
规格书下载

核心功能

自动化测试

本产品采用全程自动化控制技术,通过传感器监控状态,实现设备自动入站、自动扫描设备的序列号、自动对接电源端口后启动耐压测试和接地电阻测试、自动收回推杆、设备自动出站,全程自动采集测试数据并在设备出站后自动生成测试报告,实现全过程的无人操作。

AI视觉&PID控制端口对接

人工智能视觉是指用计算机来实现人的视觉功能,通过计算机来实现对客观三维世界的识别;而PID控制是技术成熟且具有很大的适应性和灵活性、是用于过程控制最有效的策略之一。本产品通过人工智能视觉技术,来实现电源端口的位置和角度由远到近的识别,并将识别信息传送给控制器;控制器根据AI检测返回的结果, 利用PID控制技术的灵活性和适应性精确的控制探头与电源端口进行对接。

在线测试

在线测试是指在设备运行、生产不停顿的情况下,对设备运行状态的信息数据进行采集;本产品与生产流水线可以配套使用,通过位移传感器使合格的产品被捡取到出料处、使不合格的产品被返回至不合格产品处进行进一步的筛选,从而缩短生产时间、降低人工成本和提高产品质量。检测工序的集成化,可节省75%的检测时间,实现高效、快速检测。

提高安全性并避免操作风险

人工智能技术赋予计算机与人一样的感知、思维及行为能力,自动化的智能活动代替需要手工操作的工作。本产品采用人工智能和自动化技术相结合,实现电源探头自动对接、自动控制测试仪、自动进出站,实现了全程无人化测试,规避了高压大电流的操作风险 ,降低传统测试方法的培训和认证成本。 适用于各种测试仪以及各种电器产品安规测试

适用于各种测试仪以及各种电器产品安规测试

Smart Hipot基于人工智能视觉技术和PID控制技术,使其具有出色的灵活性和功能性。基于专利化对接头,本产品可以对各个角度和距离的电源口进行对接,可以对各种电器产品进行安规测试。同时产品适配各种品牌的安规测试仪,能自动控制测试仪进行检测工作,极大程度的提高各种测试仪的利用率。

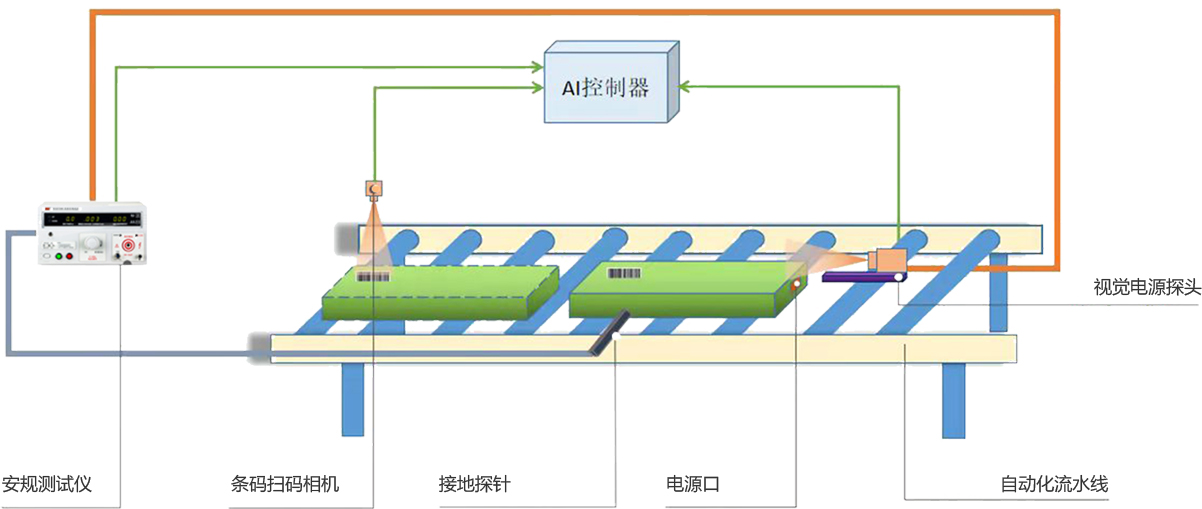

整体设计

系统演示

产品版本

功能基础版高级版旗舰版
自动流水线
设备扫码
状态信号灯
EMO
作业可视化软件
输出报告
视觉PID控制对接
IR.DS安规测试
物联网接入
单动电源探头
固定距离对接
可变距离对接
双动电源探头
测试仪兼容

产品规格

 功耗规格

总功率:1.5KW

控制箱输入电压:24V/DC

EMO电源:220V/AC

 机柜规格

长x宽x高: 3.5mx0.6mx2.0m

重量:115Kg

 控制箱尺寸

宽x高x厚:0.6m*0.45m*0.25m

 AI控制单元

相机:工业相机600W像素

扫码相机:USB相机200W像素

AI控制器:嵌入式GPU

 AIO规格

长X宽x厚: 55cm*32cm*8cm

屏幕: 21寸电阻屏

CPU: I3 4550

内存: 4GB

存储: 128GB SSD

网络: 1Gbps

 流水线规格

长x宽x高: 3.5m*0.6m*0.75m



 工作温度

工作温度: 0-60°C

 接口

相机接口: USB3.1

网络接口: RJ45

测试仪接口: DB9

电源连接端子: C13

传感器端子: DB25 x 2

电机端子: Aviation plug 9-pin

网络交换机: 1Gbps 5-port
